Productdetails:
|
| Naam: | palletiserend robotwapen | Toepassing: | Drank, Voedsel, Medische enz. |
|---|---|---|---|
| Macht: | 4kw | Het palletiseren gewicht: | 130kg |
| Controlemechanisme: | PLC | Gedreven type: | Elektrisch |
| Productcapaciteit: | Multilijnen, 8s per cyclus | Voltage: | 220V/380V |
| Markeren: | 4 as het Palletiseren Robotwapen,130kg palletiserend Robotwapen,4 as Robotachtig het Palletiseren Systeem |
||

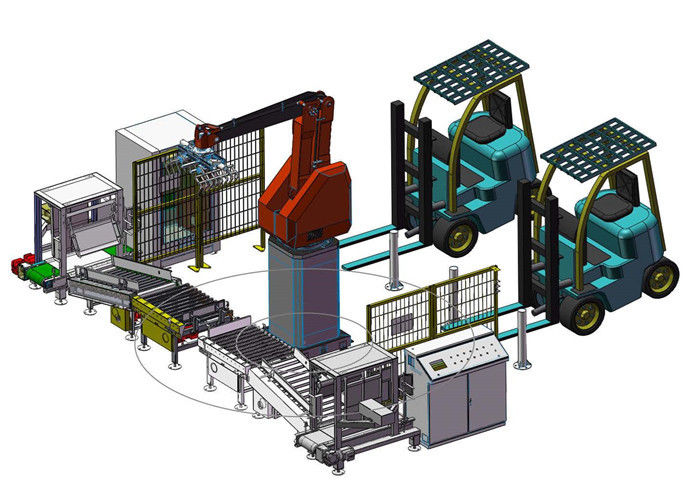

130kg 4 As het Palletiseren Robotwapen voor Medisch Drankvoedsel
Inleiding van het Palletiseren van Robotwapen
Het palletiseren van Robotwapen is vier-graad cilinderoppervlakte gecoördineerde het palletiseren robot, hoofdzakelijk beweging door horizontale bewegingsas, verticale bewegingsas, omwentelingsstichting en handas.
Het het Palletiseren Robotwapen wordt gevormd van etc. het palletiseren van robotlichaam, robothand, robottang, robotbasis, controlemechanisme, software, veilige omheining, kabelsdelen.
Technische Parameters van het Palletiseren van Robotwapen
| Punt | Eagle | ||
| Model | X-y-SR130 | X-y-SR210 | |
| Aantal assen | 4 assen: Omdat C D (kan 6 assen zijn) | 4 assen: Omdat C D (kan 6 assen zijn) | |
| Bewegingsmethode | Het gecoördineerde type van cirkelpas | Het gecoördineerde type van cirkelpas | |
| Installatie | Op vloer | Op vloer | |
| Het palletiseren gewicht (bevat gewicht van tang) | 130kg | 210kg | |
| Het overhandigen van Capaciteit | 1500 keer/uur | 1700 keer/uur | |
| Bewegingswaaier | Een (Horizontale) As | 1300mm | 1500mm |
| B (Verticale) As | 2000mm | 2300mm | |
| C As (Lichaam) | 330° | 330° | |
| D As (Tang) | 330° | 330° | |
| De plaats herhaalt Nauwkeurigheid | ±0.5mm | ±0.5mm | |
| Macht | 4KW | 6.5KW | |
| Het onderwijsmethode | Het handonderwijs/(facultatieve) het onderwijssteun/het onderwijsvrijstelling | ||
| Robotgewicht | 800kg | 1300kg | |
Het palletiseren de Functiekenmerken van het Robotwapen
1. PLC makkelijk te gebruiken controlemechanisme,
2. Laat lineaire motie waar komen, vereenvoudig controlesysteem
3. Eenvoudige structuur, laag mislukkingstarief en geschikt onderhoud
4. Weinig hoofddelen en toebehoren, lage onderhoudskosten
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
| 19 | Touch screen | Dtp7-w | 1 | DAIN-KUBUS | Korea |
| 20 | Regeneratieve weerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Grensschakelaar | Sl1-AK | 5 | AZBIL | Japan |
| 22 | Optoelectronic schakelaar | GL6-N1112 | 5 | Zieken | Duits |
| 23 | Solenoïdeklep | SY5120/7120 | 2 | SMC | Japan |
| 24 | Pers-zak cilinder | MGPM25 | 2 | SMC | Japan |
| 25 | Tangcilinder | CG1BN63 | 4 | SMC | Japan |
X-y-SR130 Robotbeweging
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
Onze Diensten
1.Swift levering
Voor gemeenschappelijke delen, kunnen wij de goederen binnen 3 dagen leveren
2.Original producten
Alle producten die wij zijn van oorsprongsfabrikant hebben verkocht. Wij zullen al fabrikantendocumentatie voorleggen terwijl wij levering beëindigen.
3.Quality verzekering
4.Technical steun
Met inbegrip van inspectie, reparatie en onderhoud, kunnen wij allerlei technische ondersteuning geven.
5.Quickly reactie
Ons personeel zal 24h online houden en zal uw vraag zeer snel beantwoorden.
