Productdetails:
|
| naam: | Robotachtige oogst en plaats | CONTROLEMECHANISME: | PLC het controleren |
|---|---|---|---|
| Voltage: | 220V, 50Hz | Productcapaciteit: | 500-800 kartons/uur |
| Een asbeweging: | 330 ° | Functie: | Palletiseren, het stapelen die, het dragen, etc. inpakken |
| Het type van robottang: | ontworpen volgens product | Toepassing: | Drank, Voedsel, Karton, Trommel, zak enz. |
| Markeren: | PLC Robotachtige oogst en plaatsmachine,4 assen die Machine palletiseren,4 Robotachtige asoogst en Plaats |
||

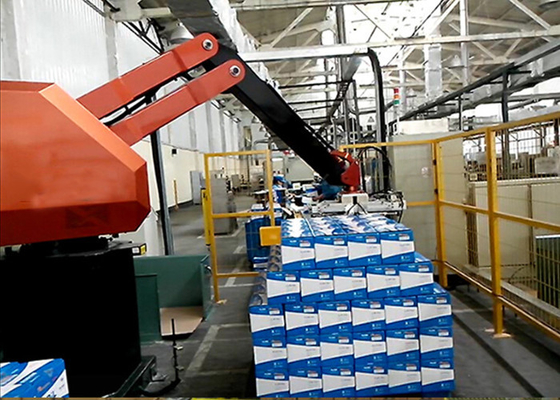

4 assen die de Robotachtige Oogst palletiseren en de Plaats van Machine Lage Kosten
Robotachtige het Palletiseren Systeem Technische Parameters
| ModelNo. | X-y-SR-210 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 210kgs | ||
| Het overhandigen van Capaciteit | 1700 Keer/Uur | ||
| Bewegingsas | Normaal 4 assen: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1500mm | |
| (Verticale) B-as | 2300mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 6.5KVA | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 1150kgs (+/-10%) | ||
Korte Inleiding

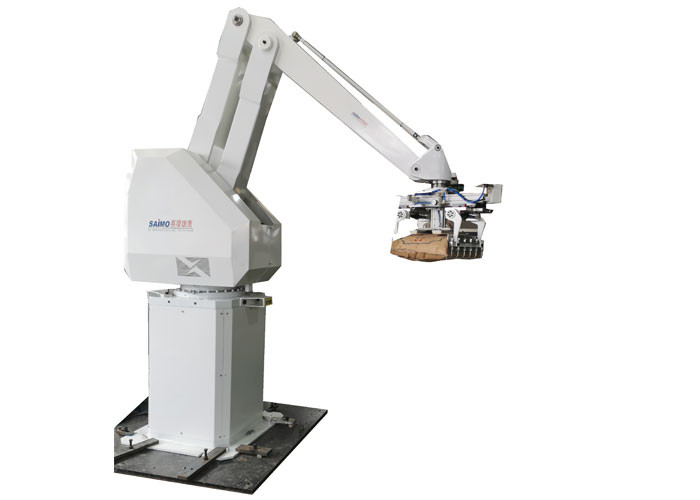

Eagle-is de ernstige het palletiseren van x-y-SR robot vier-graad cilinderoppervlakte gecoördineerde het palletiseren robot, hoofdzakelijk beweging door horizontale bewegingsas, verticale bewegingsas, omwentelingsstichting en handas.
Multilayer van het palletiseren laat de vork toe beweegt hen in pakhuis. Dit materiaal keurt PLC touch screen en het intelligente leiden goed dat ons niet alleen eenvoudig en gemakkelijk om, arbeid te beheersen maar oo te verminderen.
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
Functie
a. De product het palletiseren patronen, de palletlevering en het lossen kunnen allen door PLC worden geprogrammeerd.
b. het palletiseren het patroon is gemakkelijk om op touchscreen aan te passen.
c. het systeem van de kartonlevering keurt de controle van de remmotor goed om karton te verzekeren die volgens vooraf ingestelde positie vervoeren.
d. het pallettijdschrift heeft een hoge capaciteit die van lege pallet 12-15 automatisch palletlevering verzekeren.
FAQ
Q: Hoe te om een nauwkeurig citaat te krijgen?
A: Gelieve te verstrekken ons het detail van het werkstuk zoals tekening en afmetingen.
Q: wat is het pakket?
A: Alle goederen worden ingepakt in houten doos
Q: Biedt u Installation&debugging aan?
A: Onze ingenieurs zijn beschikbaar overzee aan de dienstmachines om klanten te helpen om machineproblemen op te lossen.
De Commissie en de Naverkoopdienst
Wij maken het nauwkeurige ontwerp van de fabriekslay-out volgens de fabrieksgrootte van de klant; als de klant nodig had, konden wij workshopontwerp met stroom, watervoorziening, gasmacht, materiële opslag, definitieve opslag, het toilet van arbeiders, enz. maken.
Als klantenbehoefte, wij ingenieur voor de opdragende dienst zullen sturen. 1-2 van onze ingenieur naar uw fabriek de verwerkingslijn installeren en zal gaan aanpassen om normale productie in kortste tijd te realiseren.
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
