Productdetails:
|
| Oorsprong: | Anhui, China | Kleur: | aangepast |
|---|---|---|---|
| Voltage: | Enige fase 220V, 50Hz | Productcapaciteit: | 500-800 kartons/uur |
| Een asbeweging: | 330 ° | Functie: | Palletiseren, het stapelen die, het dragen, etc. inpakken |
| Pakket: | de uitvoer houten karton | Toepassing: | Drank, Voedsel, Karton, zak enz. |
| Markeren: | AC Servo het Palletiseren Robotwapen,800cartons/hour palletiserend Robotwapen,De drankindustrie het Palletiseren Robotwapen |
||

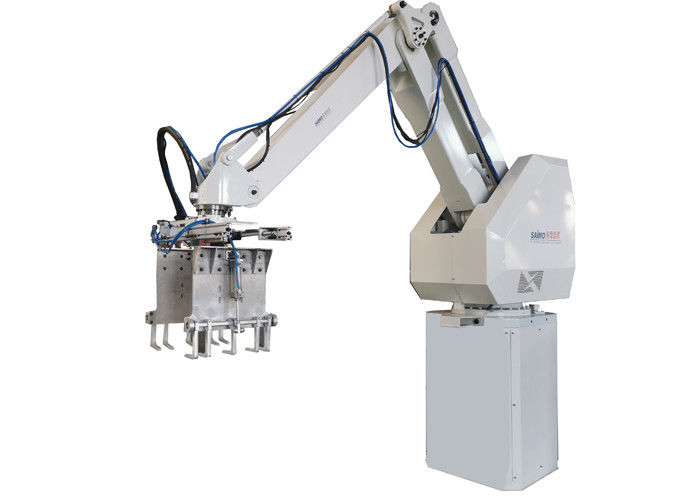

De drankindustrie Palletiseren Robotachtig voor 1-70kg Pakketkarton
Inleiding

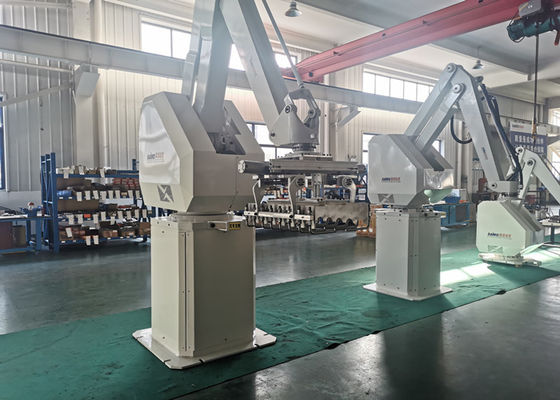

Eagle-is de ernstige het palletiseren van x-y-SR robot vier-graad cilinderoppervlakte gecoördineerde het palletiseren robot, hoofdzakelijk beweging door horizontale bewegingsas, verticale bewegingsas, omwentelingsstichting en handas. Zijn uitstekende nauwkeurigheid, snelheid, en efficiënte en stabiele prestaties laten een robot toe om de het palletiseren vereisten van veelvoudige productielijnen tegelijkertijd te voltooien.
De capaciteit van de robotlading 120KG-300KG, kan voor voer, chemisch product, graan en olie, voedsel, bouwmaterialen, dagelijks chemisch product, alcohol, drank, geneeskunde, huistoestellen, 3C-elektronika en andere industrieën geschikt zijn.
Technische Parameters
| ModelNo. | X-y-SR-210 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 210kgs | ||
| Het overhandigen van Capaciteit | 1700 Keer/Uur | ||
| Bewegingsas | Normaal 4 assen: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1500mm | |
| (Verticale) B-as | 2300mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 6.5KVA | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 1150kgs (+/-10%) | ||
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
Softwareeenheid
1. Chinees en het Engels of andere taal leverden het werken.
2. De hoofdmachinedelen gebruiken beroemde merkmotor zoals SEW.
3. Ingebouwd het palletiseren softwarepakket.
4. Geschikt om de status van de pallet te bevestigen.
5. Het nauwkeurige plaatsen van de palletpositie.
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
Pakket en het Verschepen
Machinefilm in uitgevoerde berokings houten die gevallen wordt verpakt en wordt ingepakt, dan aan vertrekhaven worden vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. die vereiste.
Wij kunnen de machines door vlucht ook vervoeren, hangen allen van de eis van de cliënt af.
FAQ
Q: Hoe te om een nauwkeurig citaat te krijgen?
A: Gelieve te verstrekken ons het detail van het werkstuk zoals tekening en afmetingen.
Q: wat is het pakket?
A: Alle goederen worden ingepakt in houten doos
Q: Biedt u Installation&debugging aan?
A: Onze ingenieurs zijn beschikbaar overzee aan de dienstmachines om klanten te helpen om machineproblemen op te lossen.
De Commissie en de Naverkoopdienst
Wij maken het nauwkeurige ontwerp van de fabriekslay-out volgens de fabrieksgrootte van de klant; als de klant nodig had, konden wij workshopontwerp met stroom, watervoorziening, gasmacht, materiële opslag, definitieve opslag, het toilet van arbeiders, enz. maken.
Als klantenbehoefte, wij ingenieur voor de opdragende dienst zullen sturen. 1-2 van onze ingenieur naar uw fabriek de verwerkingslijn installeren en zal gaan aanpassen om normale productie in kortste tijd te realiseren.
