Productdetails:
|
| Kleur: | Wit of OEM | Toepassing: | Drank, Voedsel, Medische enz. |
|---|---|---|---|
| Type: | Verpakkende Lijn | Verpakkingsmateriaal: | Plastiek, document, film enz. |
| Controlemechanisme: | PLC | Asaantal: | 4 / 6 assen |
| Maximum nuttige lading: | 70kg (zonder tanggewicht) | Controlemechanismetaal: | Het Engels of andere taal |
| Markeren: | Olie het Palletiseren Robotwapen,Korrel Palletiserend Robotwapen,6 assen die Robotwapen palletiseren |
||

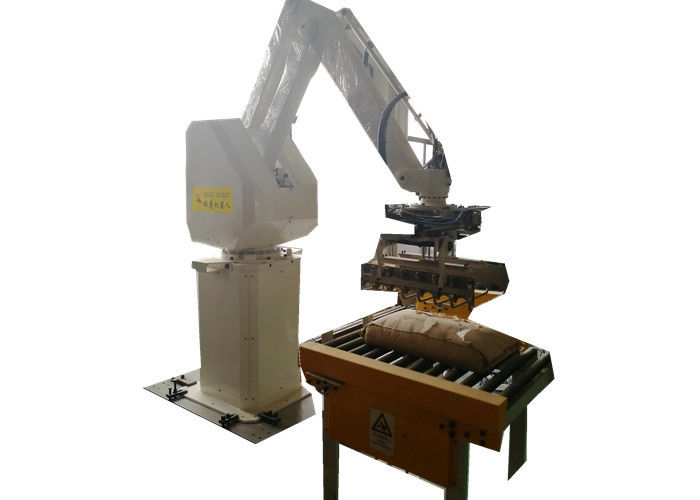

De programmeerbare Korrel en Olie het Palletiseren Robot dient de Voedselindustrie in
Korte Inleiding
SR-de reeksrobot heeft unieke lineaire actuator, energy-saving, milieuvriendelijk wapenontwerp, en de eenvoudige verrichtingsinterface formuleert tang, die professionele robotoplossingen voor verschillende productielijnen en materialen kan aanpassen. Zijn uitstekende nauwkeurigheid, snelheid, en efficiënte en stabiele prestaties laten een robot toe om de het palletiseren vereisten van veelvoudige productielijnen tegelijkertijd te voltooien. De capaciteit van de robotlading 120KG-300KG, kan voor voer, chemisch product, graan en olie, voedsel, bouwmaterialen, dagelijks chemisch product, alcohol, drank, geneeskunde, huistoestellen, 3C-elektronika en andere industrieën geschikt zijn.
De het palletiseren robot wordt gevormd van etc. het palletiseren van robotlichaam, robothand, robottang, de delen van de robotbasis.
Technische Parameters
| X-y-SR210 het Palletiseren robot Technische Parameter | |||
| ModelNo. | X-y-SR-210 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 210kgs | ||
| Het overhandigen van Capaciteit | 1700 Keer/Uur | ||
| Bewegingsas | Normaal 4 assen: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1500mm | |
| (Verticale) B-as | 2300mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 6.5KVA | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 1150kgs (+/-10%) | ||
Functiekenmerken
A. de touch screenverrichting bereikt mens-machine mededeling, die de productiesnelheid, de mislukkingsreden en de positie tonen.
B. De product het palletiseren patronen, de palletlevering en het lossen kunnen allen door PLC worden geprogrammeerd.
C. het palletiseren het patroon is gemakkelijk om op touchscreen aan te passen.
D. het systeem van de kartonlevering keurt de controle van de remmotor goed om karton te verzekeren die volgens vooraf ingestelde positie vervoeren.
E. het pallettijdschrift heeft een hoge capaciteit die van lege pallet 12-15 automatisch palletlevering verzekeren.
F. de verschillende het palletiseren patronen kunnen worden gebeëindigd zonder de het palletiseren componenten te vervangen.
G. PLC controlemechanisme (het werken kan Engelse of een andere vereiste taalcliënt zijn), makkelijk te gebruiken
Hoofd elektrocomponenten
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
| 19 | Touch screen | Dtp7-w | 1 | DAIN-KUBUS | Korea |
| 20 | Regeneratieve weerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Grensschakelaar | Sl1-AK | 5 | AZBIL | Japan |
| 22 | Optoelectronic schakelaar | GL6-N1112 | 5 | Zieken | Duits |
| 23 | Solenoïdeklep | SY5120/7120 | 2 | SMC | Japan |
| 24 | Pers-zak cilinder | MGPM25 | 2 | SMC | Japan |
| 25 | Tangcilinder | CG1BN63 | 4 | SMC | Japan |
| 26 | Lager | /// | 6 | SKF | Zwitserland |
Softwareeenheid
1. Chinees en het Engels of andere taal leverden het werken.
2. De hoofdmachinedelen gebruiken beroemde merkmotor zoals SEW.
3. Ingebouwd het palletiseren softwarepakket.
4. Geschikt om de status van de pallet te bevestigen.
5. Het nauwkeurige plaatsen van de palletpositie.
6. Gemakkelijk om de baan en het schrijven wijze te kiezen.
Bewegingswaaier
Pakket en het Verschepen
Machinefilm die in uitgevoerde berokings houten doos wordt verpakt en wordt ingepakt, die dan aan vertrekhaven wordt vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. vereiste.
De Commissie en de Naverkoopdienst

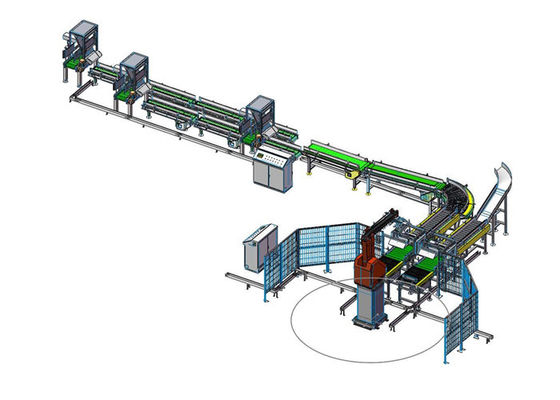

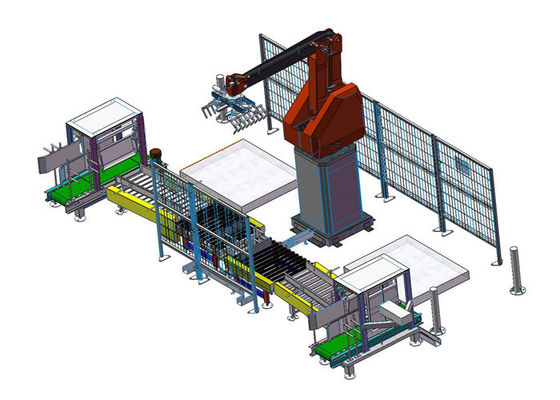

Wij maken het nauwkeurige ontwerp van de fabriekslay-out volgens de fabrieksgrootte van de klant; als de klant nodig had, konden wij workshopontwerp met stroom, watervoorziening, gasmacht, materiële opslag, definitieve opslag, het toilet van arbeiders, enz. maken.
Als klantenbehoefte, wij ingenieur voor de opdragende dienst zullen sturen. 1-2 van onze ingenieur zal
ga naar uw fabriek de verwerkingslijn installeren en aanpassen om normale productie in kortste tijd te realiseren.
Onze ingenieurs hebben verantwoordelijkheid om de arbeiders op te leiden en te onderwijzen hoe te werken, schoonmaken, de reparatie handhaven al machine, tot de arbeider de productielijn kon goed in werking stellen.
Het kost normaal 10 dagen voor de opdragende dienst, en wij leveren de waarborg van één jaar van de datum van voltooiing van de opdragende dienst.
De kaartjes van de het retourvlucht van de ingenieur, de aanpassing en het dagelijkse salaris USD 60-100 zijn voor de rekening van de cliënt.
Pas contacteren ons aan
U zou de detailaanbieding van de machines willen kennen, alstublieft uw detaileisen (informatie zoals hieronder) ten aanzien van het gehele project bevestigen zodat wij het beste geschikte machinemodel voor u kunnen voorstellen.
1. Wat is uw product? Ingepakt in zak of karton of anderen?
2. Hoeveel pakketten per uur?
3. Kunt u me de lay-out van uw huidige workshop verzenden? Wij moeten de tekening van de gehele lijn ontwerpen die op uw workshoplay-out wordt gebaseerd. Als nr, gelieve ons de beschikbare grootte van uw workshop te vertellen.
4. Wat is de hoogte van volledige pallet (zonder de lege palletdikte)?
5. Wat is het het palletiseren type (hoeveel zakken per laag, hoeveel lagen per pallet, hoe de zakken op elke laag worden gezet)?
6. Wat is de grootte (lengte, breedte, hoogte) van lege pallet?
7. Wilt u autopallettijdschrift?
8. Wat is uw voltage van het land?
