Productdetails:
|
| Kleur: | Normale wit of aangepast | Toepassing: | Drank, Voedsel, Medische enz. |
|---|---|---|---|
| Voorwaarde: | Nieuw | Een asbeweging: | 330 graad |
| Functie: | Palletiseren, het stapelen die, het dragen, etc. inpakken | Voltage: | 220V, 50Hz |
| Pakket: | houten geval | ||
| Markeren: | 210kgs de Machine van zakpalletizer,De Machine van Palletizer van de 330 Graadzak,210kgs robotachtige zak palletizer |
||

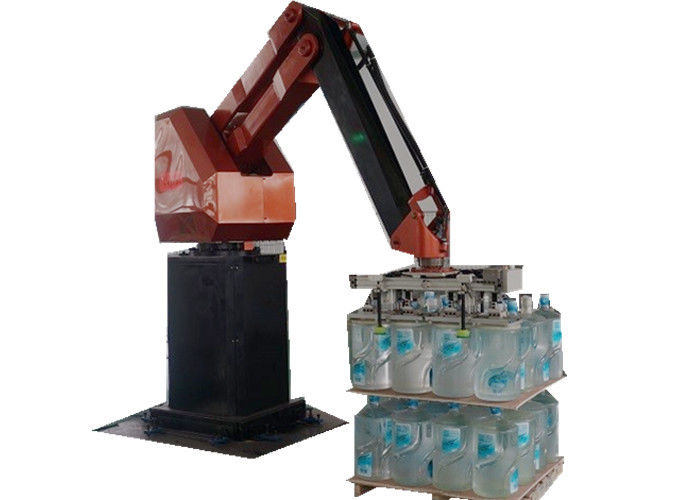

De zak palletizer bewerkt in 3C de elektrische, dagelijkse chemische industrie met Aangepaste tang machinaal
Inleiding
SR-de reeksrobot heeft unieke lineaire actuator, energy-saving, milieuvriendelijk wapenontwerp, en de eenvoudige verrichtingsinterface formuleert tang, die professionele robotoplossingen voor verschillende productielijnen en materialen kan aanpassen. Zijn uitstekende nauwkeurigheid, snelheid, en efficiënte en stabiele prestaties laten een robot toe om de het palletiseren vereisten van veelvoudige productielijnen tegelijkertijd te voltooien. De capaciteit van de robotlading 120KG-300KG, kan voor voer, chemisch product, graan en olie, voedsel, bouwmaterialen, dagelijks chemisch product, alcohol, drank, geneeskunde, huistoestellen, 3C-elektronika en andere industrieën geschikt zijn.
Technische Parameters
| X-y-SR210 het Palletiseren robot Technische Parameter | |||
| ModelNo. | X-y-SR-210 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 210kgs | ||
| Het overhandigen van Capaciteit | 1700 Keer/Uur | ||
| Bewegingsas | Normaal 4 assen: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1500mm | |
| (Verticale) B-as | 2300mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 6.5KVA | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 1150kgs (+/-10%) | ||
Producttoepassing

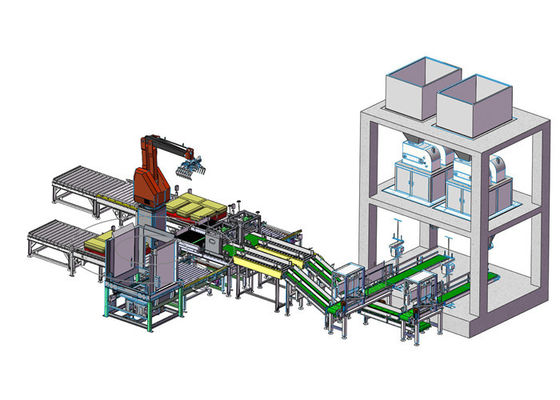

De robot palletizer kan bij om het even welke intelligent, rogotic productielijn, verstrekken en netwerk voor productieplaats worden gebruikt. Het is een het palletiseren logistisch systeem dat in de industrie van bier, drank en levensmiddel enz., wijd usde voor karton, plastic krat, fles, zak, vat, in krimpfolie verpakte product en blikken enz. kan worden gebruikt.
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
| 19 | Touch screen | Dtp7-w | 1 | DAIN-KUBUS | Korea |
| 20 | Regeneratieve weerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Grensschakelaar | Sl1-AK | 5 | AZBIL | Japan |
| 22 | Optoelectronic schakelaar | GL6-N1112 | 5 | Zieken | Duits |
| 23 | Solenoïdeklep | SY5120/7120 | 2 | SMC | Japan |
| 24 | Pers-zak cilinder | MGPM25 | 2 | SMC | Japan |
| 25 | Tangcilinder | CG1BN63 | 4 | SMC | Japan |
Het gebruiken van Voordelen
A. de touch screenverrichting bereikt mens-machine mededeling, die de productiesnelheid, de mislukkingsreden en de positie tonen.
B. De product het palletiseren patronen, de palletlevering en het lossen kunnen allen door PLC worden geprogrammeerd.
C. het palletiseren het patroon is gemakkelijk om op touchscreen aan te passen.
D. het systeem van de kartonlevering keurt de controle van de remmotor goed om karton te verzekeren die volgens vooraf ingestelde positie vervoeren.
E. het pallettijdschrift heeft een hoge capaciteit die van lege pallet 12-15 automatisch palletlevering verzekeren.
F. de verschillende het palletiseren patronen kunnen worden gebeëindigd zonder de het palletiseren componenten te vervangen.
Het werk Beweging
Elektrische Delen
Pakket en het Verschepen
Machinefilm die in uitgevoerde berokings houten gevallen wordt verpakt en wordt ingepakt, die dan aan vertrekhaven worden vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. vereiste.
Wij kunnen de machines door vlucht ook vervoeren, hangen allen van de eis van de cliënt af.
Pas contacteren ons aan
U zou de detailaanbieding van de machines willen kennen, alstublieft uw detaileisen (informatie zoals hieronder) ten aanzien van het gehele project bevestigen zodat wij het beste geschikte machinemodel voor u kunnen voorstellen.
1. Wat is uw product? Ingepakt in zak of karton of anderen?
2. Hoeveel pakketten per uur?
3. Kunt u me de lay-out van uw huidige workshop verzenden? Wij moeten de tekening van de gehele lijn ontwerpen die op uw workshoplay-out wordt gebaseerd. Als nr, gelieve ons de beschikbare grootte van uw workshop te vertellen.
4. Wat is de hoogte van volledige pallet (zonder de lege palletdikte)?
5. Wat is het het palletiseren type (hoeveel zakken per laag, hoeveel lagen per pallet, hoe de zakken op elke laag worden gezet)?
6. Wat is de grootte (lengte, breedte, hoogte) van lege pallet?
7. Wilt u autopallettijdschrift?
8. Wat is uw voltage van het land?
FAQ
Q: Kan uw machine worden aangepast?
A: Ja, zijn wij een professionele fabrikant specilized in het palletiseren van robot, verpakkende machine, transportband enz. meer dan 10 jaar en wij hebben een sterk design&technical team. Wij kunnen ontwerpen en vervaardiging vanaf uw vereisten.
Q: Hoe te om een nauwkeurig citaat te krijgen?
A: Gelieve te verstrekken ons het detail van het werkstuk zoals tekening en afmetingen.
Q: Wat is de het verschepen kosten van China aan uw land?
A: Wij kunnen machine naar uw haven door overzees of andere termijn verzenden u wenst. Gelieve te vertellen vriendelijk ons uw meest dichtbijgelegen haven of adres met code. Wij hebben betrouwbare cargadoor om de veilige, geschikte en geschikte levering te verzekeren.
Q: Betalingstermijnen, MOQ, garantie, Handelstermijnen
A: Betalingstermijnen: 30% neer - betaling tegen orde door T/T, het saldo van 70% dat op levering moet worden betaald. Minimumordehoeveelheid: 1 reeks, FOB- het van Shanghai levertijd: ongeveer 20-30 werkdagen na ontvangstbewijs van formele orde en 30%-storting. Garantie: 12 maanden na levering. Wij bieden de online dienst 24 uren de hele dag door, Skype, E-mail enz. aan U kunt ons contacteren op om het even welk ogenblik, als dringend, alstublieft ons roepen.
Q: wat is het pakket?
A: Alle goederen worden ingepakt in houten doos
Q: Biedt u Installation&debugging aan?
A: Onze ingenieurs zijn beschikbaar overzee aan de dienstmachines om klanten te helpen om machineproblemen op te lossen.
