Productdetails:
|
| Toepassing: | Drank, Voedsel, Medische enz. | Garantie: | één jaar |
|---|---|---|---|
| Robottang: | ontworpen volgens product | Oorsprong: | Hefei, Anhui, China |
| Gedreven Type: | elektrisch | Productcapaciteit: | Multilijnen, 8s per cyclus |
| Voltage: | 220V/380V | Ladingsgewicht: | 130kg (met inbegrip van tanggewicht) |
| Markeren: | 70kg palletiserend Robotwapen,220V palletiserend Robotwapen,70kg robotachtige zak palletizer |
||

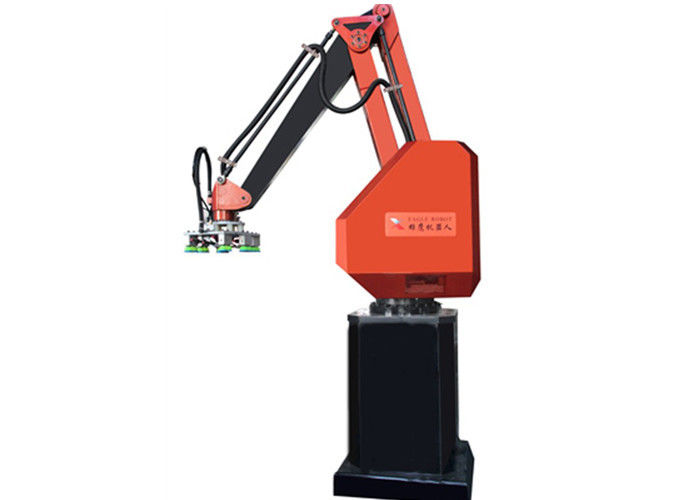

Het palletiseren van Robotwapen in de industrie van Huistoestellen voor pakket 1-70kg
Producttoepassing
De robot palletizer kan bij om het even welke intelligent, rogotic productielijn, verstrekken en netwerk voor productieplaats worden gebruikt. Het is een het palletiseren logistisch systeem dat in de industrie van bier, drank en levensmiddel enz., wijd usde voor karton, plastic krat, fles, zak, vat, in krimpfolie verpakte product en blikken enz. kan worden gebruikt.
Technische Parameters
| X-y-SR130 het Palletiseren robot Technische Parameter | |||
| ModelNo. | X-y-SR-130 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 130kgs | ||
| Het overhandigen van Capaciteit | 1500 Keer/Uur | ||
| Bewegingsas | As normaal 4: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1300mm | |
| (Verticale) B-as | 2100mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 4.5KW | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 800kgs (+/-10%) | ||
Functiekenmerken
A. de touch screenverrichting bereikt mens-machine mededeling, die de productiesnelheid, de mislukkingsreden en de positie tonen.
B. De product het palletiseren patronen, de palletlevering en het lossen kunnen allen door PLC worden geprogrammeerd.
C. het palletiseren het patroon is gemakkelijk om op touchscreen aan te passen.
D. het systeem van de kartonlevering keurt de controle van de remmotor goed om karton te verzekeren die volgens vooraf ingestelde positie vervoeren.
E. het pallettijdschrift heeft een hoge capaciteit die van lege pallet 12-15 automatisch palletlevering verzekeren.
F. de verschillende het palletiseren patronen kunnen worden gebeëindigd zonder de het palletiseren componenten te vervangen.
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
| 19 | Touch screen | Dtp7-w | 1 | DAIN-KUBUS | Korea |
| 20 | Regeneratieve weerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Grensschakelaar | Sl1-AK | 5 | AZBIL | Japan |
| 22 | Optoelectronic schakelaar | GL6-N1112 | 5 | Zieken | Duits |
| 23 | Solenoïdeklep | SY5120/7120 | 2 | SMC | Japan |
| 24 | Pers-zak cilinder | MGPM25 | 2 | SMC | Japan |
| 25 | Tangcilinder | CG1BN63 | 4 | SMC | Japan |
Robot het Werk Beweging
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
Pakket en het Verschepen
Machinefilm die in uitgevoerde berokings houten gevallen wordt verpakt en wordt ingepakt, die dan aan vertrekhaven worden vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. vereiste.
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
FAQ
Q1: Toen ik deze machine kreeg, maar ik weet niet het hoe te om het te gebruiken. Wat zou ik moeten doen?
Wij zullen video en Engels handboek met de machine verzenden. Als u nog sommige twijfels hebt, kunnen wij per telefoon of skype en e-mail spreken.
Q2: Als sommige problemen aan deze machine tijdens garantieperiode gebeuren, wat zou ik moeten doen?
Wij zullen vrije delen tijdens de periode leveren van de machinegarantie als de machine sommige problemen heeft. Zo om het even welke twijfels, enkel weten het, zullen wij u oplossingen geven.
Q3: Hoe te om de kwaliteit te controleren?
Professioneel technisch team om redelijke technische oplossingen te verstrekken.
Elk aspect van productie heeft kwaliteitscontrole en technische bevestiging.
Elk geassembleerd materiaal zal een moeheidstest van meer dan 24 uren beëindigen alvorens zij fabriek verlaten.
