Productdetails:
|
| Naam: | Robotachtig wapen | Toepassing: | Drank, Voedsel, Medische enz. |
|---|---|---|---|
| Voorwaarde: | Nieuw | Verpakkingsmateriaal: | Plastiek, document, film enz. |
| Functie: | Palletiseren, het stapelen die, het dragen, etc. inpakt | Gedreven Type: | elektrisch |
| Productcapaciteit: | Multilijnen, 8s per cyclus | Voltage: | 220V/380V |
| Markeren: | Programmeerbaar het Palletiseren Robotwapen,Vloer - opgezet het Palletiseren Robotwapen,Elektrisch het Palletiseren Robotwapen |
||

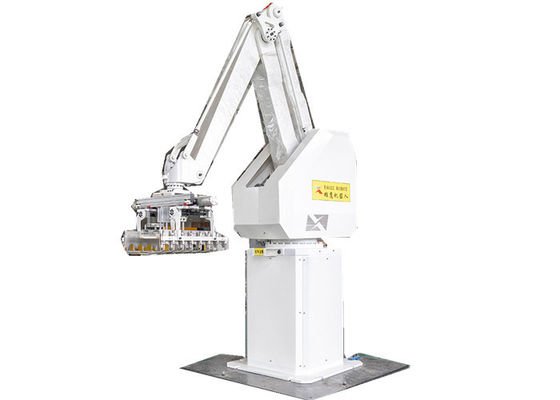

Vloer - opgezet het Palletiseren Robotwapen Programmeerbaar voor Voer in Voedselindustrie
Inleiding
Eagle-is de ernstige het palletiseren van x-y-SR robot vier-graad cilinderoppervlakte gecoördineerde het palletiseren robot, hoofdzakelijk beweging door horizontale bewegingsas, verticale bewegingsas, omwentelingsstichting en handas.
De het palletiseren robot wordt gevormd van etc. het palletiseren van robotlichaam, robothand, robottang, robotbasis, controlemechanisme, software, veilige omheining, kabelsdelen.
Technische Parameters
| X-y-SR210 het Palletiseren robot Technische Parameter | |||
| ModelNo. | X-y-SR-210 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 210kgs | ||
| Het overhandigen van Capaciteit | 1700 Keer/Uur | ||
| Bewegingsas | Normaal 4 assen: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1500mm | |
| (Verticale) B-as | 2300mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 6.5KVA | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 1150kgs (+/-10%) | ||
Functiekenmerken
1. PLC controlemechanisme (het werken kan Engelse of een andere vereiste taalcliënt zijn), makkelijk te gebruiken
2. Laat lineaire motie waar komen, vereenvoudig controlesysteem
3. Eenvoudige structuur, laag mislukkingstarief en geschikt onderhoud
4. Weinig hoofddelen en toebehoren, lage onderhoudskosten
5. Lage machtsconsumptie, slechts 1/3 consumptie van hetzelfde soort mechanische stapelaarkraan van andere bedrijven
6. Slechts is de behoefte wat vloerruimte, de verhouding van het vloergebruik hoog
7. De diverse tang, past buigzaam diverse het palletiseren vereisten aan
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
| 19 | Touch screen | Dtp7-w | 1 | DAIN-KUBUS | Korea |
| 20 | Regeneratieve weerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Grensschakelaar | Sl1-AK | 5 | AZBIL | Japan |
| 22 | Optoelectronic schakelaar | GL6-N1112 | 5 | Zieken | Duits |
| 23 | Solenoïdeklep | SY5120/7120 | 2 | SMC | Japan |
| 24 | Pers-zak cilinder | MGPM25 | 2 | SMC | Japan |
| 25 | Tangcilinder | CG1BN63 | 4 | SMC | Japan |

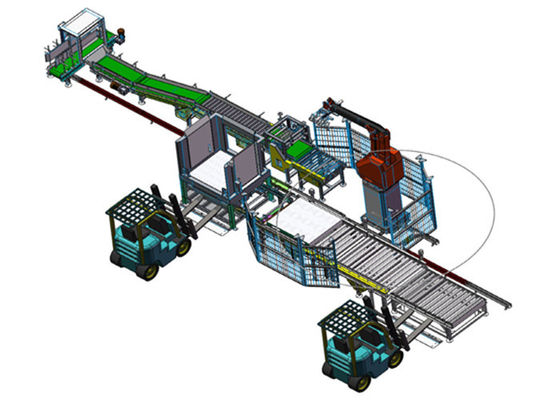

Robot het Werk Beweging
Softwareeenheid
1. Chinees en het Engels of andere taal leverden het werken.
2. De hoofdmachinedelen gebruiken beroemde merkmotor zoals SEW.
3. Ingebouwd het palletiseren softwarepakket.
4. Geschikt om de status van de pallet te bevestigen.
5. Het nauwkeurige plaatsen van de palletpositie.
6. Gemakkelijk om de baan en het schrijven wijze te kiezen.
Elektrische Delen
Pakket en het Verschepen
Machinefilm in uitgevoerde berokings houten die gevallen wordt verpakt en wordt ingepakt, dan aan vertrekhaven worden vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. die vereiste.
FAQ
Q1: Toen ik deze machine kreeg, maar ik weet niet het hoe te om het te gebruiken. Wat zou ik moeten doen?
Wij zullen video en Engels handboek met de machine verzenden. Als u nog sommige twijfels hebt, kunnen wij per telefoon of skype en e-mail spreken.
Q2: Als sommige problemen aan deze machine tijdens garantieperiode gebeuren, wat zou ik moeten doen?
Wij zullen vrije delen tijdens de periode leveren van de machinegarantie als de machine sommige problemen heeft. Zo om het even welke twijfels, enkel weten het, zullen wij u oplossingen geven.
Q3: Hoe te om de kwaliteit te controleren?
Professioneel technisch team om redelijke technische oplossingen te verstrekken.
Elk aspect van productie heeft kwaliteitscontrole en technische bevestiging.
Elk geassembleerd materiaal zal een moeheidstest van meer dan 24 uren beëindigen alvorens zij fabriek verlaten.
Q4: wat is beleid voor waarborg en gebroken delen?
Zoals voor machineproducten, verstrekt ons bedrijf 12 maanden voor alle mechanische gedeelten met uitzondering van elektro en elektronische delen en die onderwerpen aan normale slijtage en scheur. Ondertussen, begint de waarborg van de verzending (B/L-datum). De waarborg is voorgenomen tot de vervanging van het gebroken deel na het controleren van de bouwfout die wordt beperkt. De inspectie van de oorzaken van het probleem of de analyse van de delen is uitsluitend tot het verwerkende bedrijf. Alles bij elkaar, kan ons bedrijf aanbieden u verzekerde producten.
