Productdetails:
|
| Kleur: | Wit of OEM | Toepassing: | Drank, Voedsel, Medische enz. |
|---|---|---|---|
| Macht: | 4KW | Installatie: | Op vloer |
| Controlemechanisme: | PLC | Gedreven Type: | elektrisch |
| Productcapaciteit: | Multilijnen, 8s per cyclus | Voltage: | 220V/380V |
| Markeren: | 4 as Robotachtig het Palletiseren Systeem,330 Graad Robotachtig het Palletiseren Systeem,380V robotachtig het Palletiseren Systeem |
||

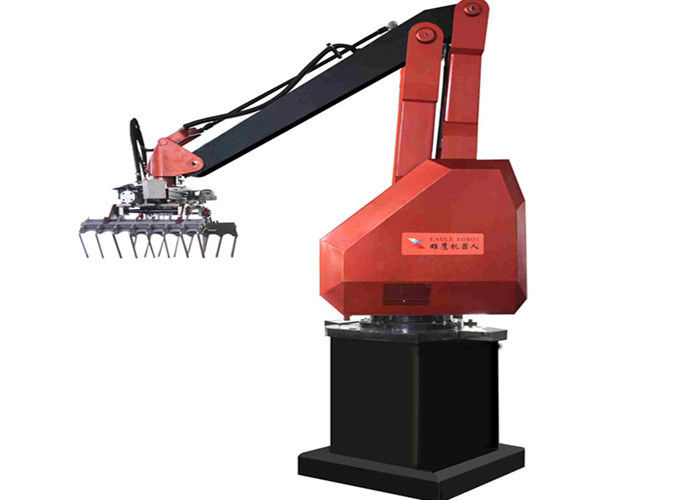

330-graad Beweging het Palletiseren de Productielijn van het Robotwapen in Korrel en Olieindustrie
Inleiding
Eagle-is de ernstige het palletiseren van x-y-SR robot vier-graad cilinderoppervlakte gecoördineerde het palletiseren robot, hoofdzakelijk beweging door horizontale bewegingsas, verticale bewegingsas, omwentelingsstichting en handas.
De het palletiseren robot wordt gevormd van etc. het palletiseren van robotlichaam, robothand, robottang, robotbasis, controlemechanisme, software, veilige omheining, kabelsdelen.
Robot het Werk Beweging
Technische Parameters
| Punt | Eagle | ||
| Model | X-y-SR130 | X-y-SR210 | |
| Aantal assen | 4 assen: Omdat C D (kan 6 assen zijn) | 4 assen: Omdat C D (kan 6 assen zijn) | |
| Bewegingsmethode | Het gecoördineerde type van cirkelpas | Het gecoördineerde type van cirkelpas | |
| Installatie | Op vloer | Op vloer | |
| Het palletiseren gewicht (bevat gewicht van tang) | 130kg | 210kg | |
| Het overhandigen van Capaciteit | 1500 keer/uur | 1700 keer/uur | |
| Bewegingswaaier | Een (Horizontale) As | 1300mm | 1500mm |
| B (Verticale) As | 2000mm | 2300mm | |
| C As (Lichaam) | 330° | 330° | |
| D As (Tang) | 330° | 330° | |
| De plaats herhaalt Nauwkeurigheid | ±0.5mm | ±0.5mm | |
| Macht | 4KW | 6.5KW | |
| Het onderwijsmethode | Het handonderwijs/(facultatieve) het onderwijssteun/het onderwijsvrijstelling | ||
| Robotgewicht | 800kg | 1300kg | |
Functiekenmerken
1. PLC makkelijk te gebruiken controlemechanisme,
2. Laat lineaire motie waar komen, vereenvoudig controlesysteem
3. Eenvoudige structuur, laag mislukkingstarief en geschikt onderhoud
4. Weinig hoofddelen en toebehoren, lage onderhoudskosten
5. Lage machtsconsumptie, slechts 1/3 consumptie van hetzelfde soort mechanische stapelaarkraan van andere bedrijven
6. Slechts is de behoefte wat vloerruimte, de verhouding van het vloergebruik hoog
7. De diverse tang, past buigzaam diverse het palletiseren vereisten aan
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
| 19 | Touch screen | Dtp7-w | 1 | DAIN-KUBUS | Korea |
| 20 | Regeneratieve weerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Grensschakelaar | Sl1-AK | 5 | AZBIL | Japan |
| 22 | Optoelectronic schakelaar | GL6-N1112 | 5 | Zieken | Duits |
| 23 | Solenoïdeklep | SY5120/7120 | 2 | SMC | Japan |
| 24 | Pers-zak cilinder | MGPM25 | 2 | SMC | Japan |
| 25 | Tangcilinder | CG1BN63 | 4 | SMC | Japan |

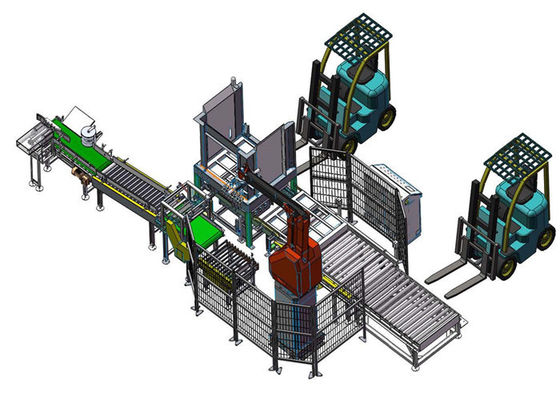

X-y-SR130 Robotbeweging
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
Pakket en het Verschepen
Machinefilm die in uitgevoerde berokings houten gevallen wordt verpakt en wordt ingepakt, die dan aan vertrekhaven worden vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. vereiste.
Onze Diensten
1.Swift levering
Voor gemeenschappelijke delen, kunnen wij de goederen binnen 3 dagen leveren
2.Original producten
Alle producten die wij zijn van oorsprongsfabrikant hebben verkocht. Wij zullen al fabrikantendocumentatie voorleggen terwijl wij levering beëindigen.
3.Quality verzekering
4.Technical steun
Met inbegrip van inspectie, reparatie en onderhoud, kunnen wij allerlei technische ondersteuning geven.
5.Quickly reactie
Ons personeel zal 24h online houden en zal uw vraag zeer snel beantwoorden.
