Productdetails:
|
| Naam: | Robotachtig het Palletiseren Systeem | aandrijving: | AC servomotoraandrijving |
|---|---|---|---|
| Voltage: | Enige fase 220V, 50Hz | Productcapaciteit: | 500-800 kartons/uur |
| Een asbeweging: | 330 ° | Functie: | Palletiseren, het stapelen die, het dragen, etc. inpakken |
| Pakket: | de uitvoer houten karton | Toepassing: | Drank, Voedsel, Karton, zak enz. |
| Markeren: | 210kgs robotachtig het Palletiseren Systeem,6 as Robotachtig het Palletiseren Systeem,210kgs 6 het wapen van de asrobot |
||

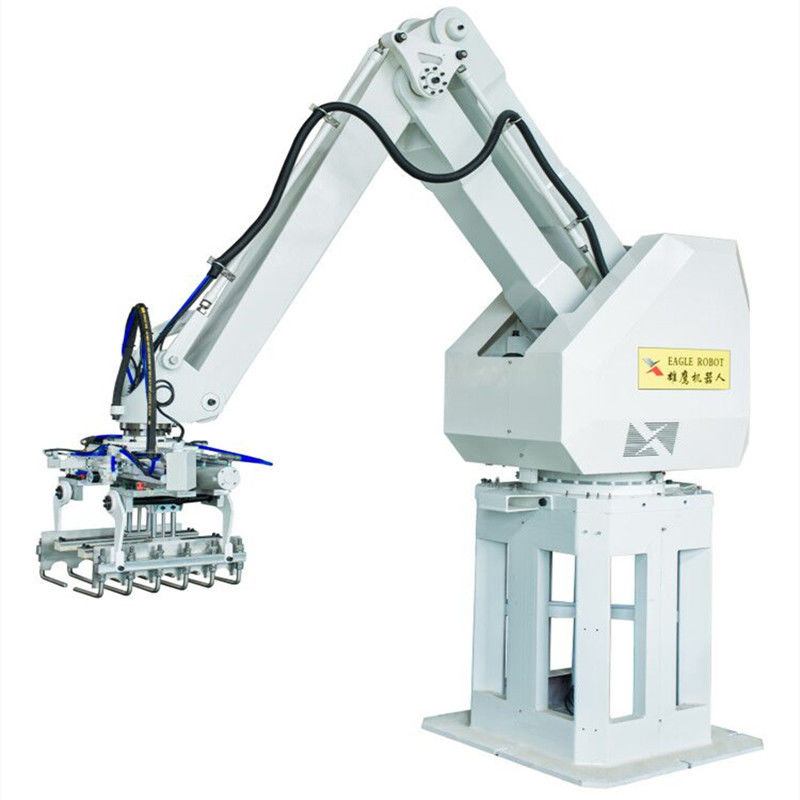

6 as 210kgs Robotachtige het Palletiseren Systeemac Servomotoraandrijving
Robotachtige het Palletiseren Systeeminleiding
Het robotachtige het Palletiseren Systeem is vier-graad cilinderoppervlakte gecoördineerde het palletiseren robot, hoofdzakelijk beweging door horizontale bewegingsas, verticale bewegingsas, omwentelingsstichting en handas. Zijn uitstekende nauwkeurigheid, snelheid, en efficiënte en stabiele prestaties laten een robot toe om de het palletiseren vereisten van veelvoudige productielijnen tegelijkertijd te voltooien.
De robotachtige het Palletiseren capaciteit van de Systeemlading 120KG-300KG, kan voor voer, chemisch product, graan en olie, voedsel, bouwmaterialen, dagelijks chemisch product, alcohol, drank, geneeskunde, huistoestellen, 3C-elektronika en andere industrieën geschikt zijn.
Robotachtige het Palletiseren Systeem Technische Parameters
| ModelNo. | X-y-SR-210 | ||
| Aandrijving | AC servomotoraandrijving | ||
| Installatie | Op vloer | ||
| Max Palletizing Weight (bevat gewicht van tang) | 210kgs | ||
| Het overhandigen van Capaciteit | 1700 Keer/Uur | ||
| Bewegingsas | Normaal 4 assen: A, B, C, D (kan as zijn 6) | ||
| Bewegingswerkingsgebied | (Horizontale) a-as | 1500mm | |
| (Verticale) B-as | 2300mm | ||
| C-as (Lichaam) | 330° | ||
| D-as (Tang) | 330° | ||
| Plaatsnauwkeurigheid | ±0.5mm | ||
| Macht | 6.5KVA | ||
| Samengeperste Lucht | 0.5Mpa | ||
| Robotgewicht (niet bevat gewicht van tang) | 1150kgs (+/-10%) | ||
Hoofd Elektrocomponentenlijst
| Nr | Delennaam | Model | QTY | Leverancier | Nota |
| 1 | Een as servomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C as servomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D as servomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Een as servoversterker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C as servoversterker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D as servoversterker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Een as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 10 | B as synchrone riem | OMEGA HP B20 | 1 | OPTIBELT | Duitsland |
| 11 | C as synchrone riem | OMEGA HP B15 | 1 | OPTIBELT | Duitsland |
| 12 | B asschroef | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C asschroef | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B asschuif, gildespoor | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C asschuif, gildespoor | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Een asreductiemiddel | Fc-a75-69 | 1 | Sumitomo | Japan |
| 17 | D asreductiemiddel | F2C-T155 | 1 | Sumitomo | |
| 18 | Controlespaander | / | 1 | ADI | Amerika |
Softwareeenheid
1. Chinees en het Engels of andere taal leverden het werken.
2. De hoofdmachinedelen gebruiken beroemde merkmotor zoals SEW.
3. Ingebouwd het palletiseren softwarepakket.
4. Geschikt om de status van de pallet te bevestigen.
5. Het nauwkeurige plaatsen van de palletpositie.
FAQ
Q: Hoe te om een nauwkeurig citaat te krijgen?
A: Gelieve te verstrekken ons het detail van het werkstuk zoals tekening en afmetingen.
Q: wat is het pakket?
A: Alle goederen worden ingepakt in houten doos
Q: Biedt u Installation&debugging aan?
A: Onze ingenieurs zijn beschikbaar overzee aan de dienstmachines om klanten te helpen om machineproblemen op te lossen.
De Commissie en de Naverkoopdienst
Wij maken het nauwkeurige ontwerp van de fabriekslay-out volgens de fabrieksgrootte van de klant; als de klant nodig had, konden wij workshopontwerp met stroom, watervoorziening, gasmacht, materiële opslag, definitieve opslag, het toilet van arbeiders, enz. maken.
Als klantenbehoefte, wij ingenieur voor de opdragende dienst zullen sturen. 1-2 van onze ingenieur naar uw fabriek de verwerkingslijn installeren en zal gaan aanpassen om normale productie in kortste tijd te realiseren.
