Productdetails:
|
| Toepassing: | Drank, voedsel, kunstmest enz. | Color: | Yellow body, base white |
|---|---|---|---|
| Type: | Palletizer robotachtig wapen | Controlemechanisme System: | PLC controlerend systeem |
| Productcapaciteit: | 500-800 pakketten/uur | Afmeting (L*W*H): | volgens de werkplaatsindeling |
| Max. Laadvermogen: | 50-180 kg (met grijper) | Controle taal: | Het Engels of andere taal |
| Markeren: | 80kg pakket het Palletiseren Robot,PLC het Palletiseren Robot,10kg pakket het Palletiseren Robot |
||

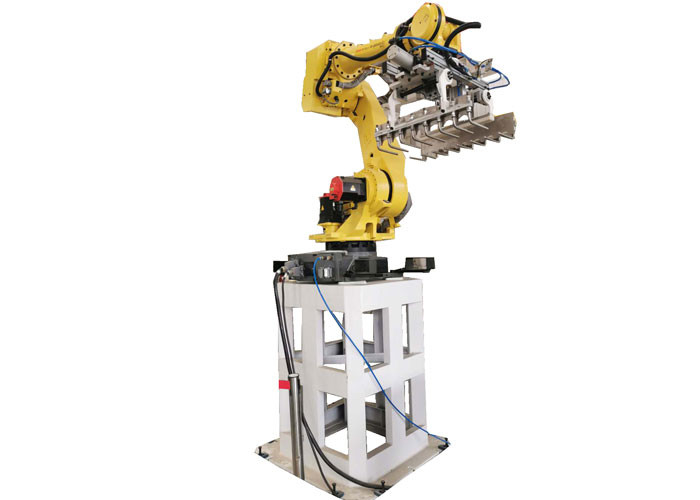

Palletiserende Robotfabriek en Lage Kostenoogst en Plaats Robotachtig Wapen voor Pakket 10-80kg
STABIELE HET PALLETISEREN ROBOT
Specifiek ontworpen voor het palletiseren toepassingen, kenmerkt de Palletizer-Reeks vijf unieke robots met nuttige ladingscapaciteit van 80 kg aan 500 kg om de meeste behoeften aan te passen. Met waaier en betrouwbaarheid van het de industrie de de belangrijke werk, bedrijven van de de robotshulp van FANUC verbeteren de stabiele palletiserende productielijnefficiency.
ROBOTSPECIFICATIONS
| Punt | Specificatie | |
| Type | M-410iB/140H | |
| Gecontroleerde assen | Gearticuleerd type | |
| Bereik | 2.85m | |
| Installatie | Vloer | |
|
Motiewaaier (Mx=ax. Snelheid) (Nota 1) |
J1 asomwenteling | 360° (140°/sec) 6,28 rad (2,44 rad/seconden) |
| J2 asomwenteling | 155° (115°/sec) 2,71 rad (2,01 rad/seconden) | |
| J3 asomwenteling | 112° (135°/sec) 1,95 rad (236 rad/seconden) | |
| J4 de schommeling van de aspols (Nota 2) | 20° (135°/sec) 0,35 rad (2,36 rad/seconden) | |
| J5 de omwenteling van de aspols | 720° (420°/sec) 12,57 rad (7,33 rad/seconden) | |
| Max. ladingscapaciteit bij pols | Max. 140kg | |
| Max. ladingscapaciteit bij J2-basis | 550kg | |
| Max. ladingscapaciteit bij J3-wapen (Nota 3) | 140kg | |
| Toelaatbare ladingsinertie bij pols | J4 as | 147kg.㎡ 1500kgf.cm.se c ² |
| J5 as | 53 kg.㎡ 540kgf.cm.se c ² | |
| Aandrijvingsmethode | Elektrische servoaandrijving door AC servomotor | |
| Herhaalbaarheid | ±0.2mm | |
| Massa (Nota 4) | 1200kg | |
| Installatiemilieu |
Omgevingstemperatuur: 0-45℃ Omringende vochtigheid: Normaal 75%-relatieve vochtigheid of minder (geen dauw, noch forst toegestaan). Trilling: 0.5G of minder |
|
| Akoestisch geluidsniveau | 74dB | |
Nota 1) In het geval van korte afstandsmotie, bereikt de assnelheid max. niet.
Nota 2) De polsinterface is altijd naar gezaaide afdeling. De hoek is veranderlijke tot 20 graadbreedte.
Nota 3) Max. nuttige ladingscapaciteit bij pols wordt veranderd door polslading.
Nota 4) Zonder controlemechanisme.
Installatieinstructies
Wij zullen u de gebruikershandleiding en de elektrotekening van alle machines voor u leveren om de machines door zich te installeren. Als u denkt kunt u niet de machines door zich installeren, kunnen wij ingenieur naar uw fabriek sturen om te installeren en te zuiveren enz.
Basisbelasting
Kracht, ogenblik en het tegenhouden van het einde van de afstandsnoodsituatie
M-410iB/140H
| Statisch | Dynamisch (Versnelling/Vertraging) | E.stop | ||
| Verticaal ogenblik | Mv | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| Kracht in verticale richting | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| Horizontaal ogenblik | MH | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| Kracht in horizontale richting | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| Ophoudende tijd (msec) | 644 | 244 | 292 | - | 404 |
| Het tegenhouden van afstand (gr.) | 42.5 | 15.2 | 18.8 | - | 86.9 |
Pakket en Levering
Machinefilm in uitgevoerde berokings houten die doos wordt verpakt en wordt ingepakt, dan aan vertrekhaven wordt vervoerd die de klant als Shanghai, Ningbo, Qingdao, Suzhou enz. die vereiste.
ROBOTeigenschappen
Verbeterde behandelende capaciteit aan 1200 cycli/uur
De J1-as heeft de ruimte van de 360 graadomwenteling voor algemene verrichting
Slank wapen
I/O en het ether-interface worden gevestigd dichtbij de pols. De bedrading en door buizen leiden aan de hand zijn gemakkelijk.
Compacte pols
Korte hoogte mechanische eenheid
IP54 mechanische eenheid
Zakken die palletiseren: 1900 (cycle/h)
FAQ
Q: Biedt u Installation&debugging aan?
A: Onze ingenieurs zijn beschikbaar overzee aan de dienstmachines om klanten te helpen om machineproblemen op te lossen.
Q: wat is beleid voor waarborg en gebroken delen?
A: Zoals voor machineproducten, verstrekt ons bedrijf 12 maanden voor alle mechanische gedeelten met uitzondering van elektro en elektronische delen en die onderwerpen aan normale slijtage en scheur. Ondertussen, begint de waarborg van de verzending (B/L-datum). De waarborg is voorgenomen tot de vervanging van het gebroken deel na het controleren van de bouwfout die wordt beperkt. De inspectie van de oorzaken van het probleem of de analyse van de delen is uitsluitend tot het verwerkende bedrijf. Alles bij elkaar, kan ons bedrijf aanbieden u verzekerde producten.
Q: Hoe testen wij uw machines?
A: Toen de machine volledig vervaardigde, zullen wij video voor controle verzenden, en u kunt ook aan onze fabriek komen te leren hoe te om het te testen en in werking te stellen.
